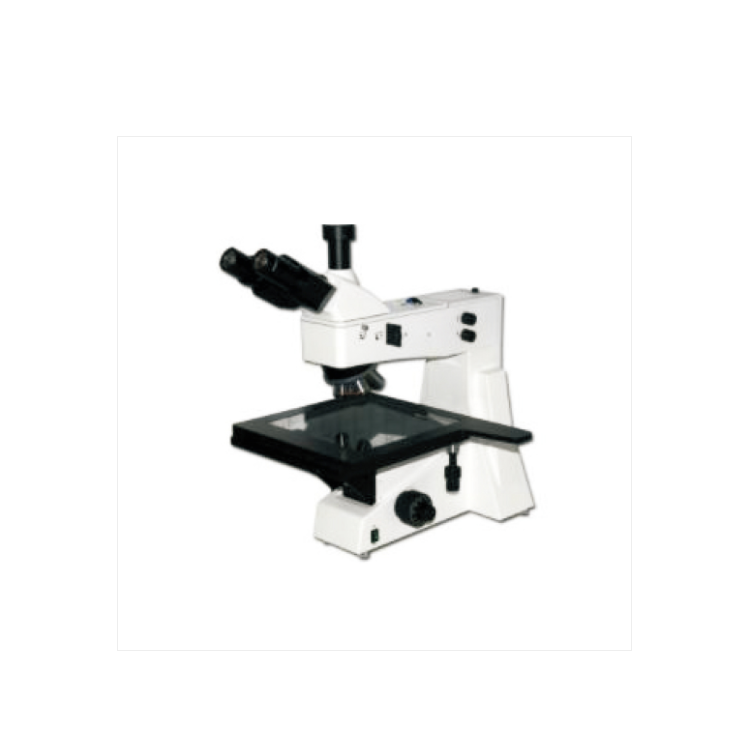

金相显微镜是材料科学领域用于观察金属及合金显微组织的重要工具，其核心原理基于光学成像原理，通过光线的折射、反射和干涉等物理现象，将样品的显微结构放大并清晰呈现。以下从光学原理、结构组成和成像过程三方面详细解析：
金相显微镜主要有两种观察模式，对应不同的光学原理：
原理：光线通过光源发射后，经聚光镜汇聚成平行光，穿过透明样品（如金属薄膜、矿物薄片），样品不同区域因厚度、折射率或吸收光线的差异，使透过的光强度或相位发生变化，再经物镜和目镜放大，形成可见的显微图像。
应用场景：适用于观察金属薄膜、陶瓷薄片或经过特殊制备的透明样品。
原理：
光源发出的光线经垂直照明系统（含反光镜、半透半反镜等）转向，垂直照射到不透明的金属样品表面。
样品表面因显微组织（如晶粒、晶界、析出相、缺陷等）的粗糙度、晶体取向或光反射率差异，导致不同区域反射光的强度或方向不同。
反射光经物镜收集，通过半透半反镜反射至目镜或成像系统，形成明暗对比的显微组织图像。
关键特点：金属材料通常不透明，因此金相观察以反射光成像为主，需通过样品磨抛和腐蚀（如用硝酸酒精溶液）使组织显现对比。
金相显微镜的核心结构可分为光学系统、机械系统和辅助系统三部分，各部分协同实现成像功能：
光源：提供照明光线，分为卤素灯、LED 灯或汞灯（用于荧光观察）。
聚光镜：汇聚光线，调节光束直径和均匀性。
物镜：靠近样品的光学元件，负责初步放大样品图像，放大倍数（如 5×、10×、40×、100×）直接影响分辨率和景深。
目镜：靠近观察者眼睛，进一步放大物镜形成的图像，通常为 10×。
垂直照明系统：包含反光镜、半透半反镜（分光镜），使光线垂直照射样品并反射成像，是反射光观察的关键组件。
滤光片：调节光线颜色或强度，如蓝色滤光片可提高对比度，绿色滤光片可减少色差。
载物台：放置样品，可水平移动（X/Y 轴）以调整观察区域。
调焦机构：粗调旋钮和微调旋钮，用于***调整物镜与样品的距离（焦距）。
物镜转换器：安装多个物镜，可旋转切换不同放大倍数。
成像装置：数码相机或摄像头，用于拍摄显微图像并传输至计算机。
偏光附件：加装起偏镜和检偏镜，用于观察各向异性材料的组织（如铝合金的晶粒取向）。
微分干涉（DIC）附件：通过光的干涉效应增强样品表面微小高度差的对比度，适用于未腐蚀样品的观察。
样品制备：金属样品需经切割、磨抛、腐蚀，使显微组织（如晶粒、相界）暴露并产生光反射差异。
照明调整：通过调节光源亮度、聚光镜孔径光阑和视场光阑，控制光线强度和照明范围。
对焦与放大：通过调焦机构使样品清晰成像，切换物镜和目镜组合实现不同放大倍数（总放大倍数 = 物镜倍数 × 目镜倍数）。
观察与记录：通过目镜直接观察或通过成像装置拍摄保存图像。
分辨率：物镜分辨样品细节的能力，公式为：分辨率=n?sinα0.61λ
其中，λ为光波长（可见光约 400-760 nm），n为物镜与样品间介质的折射率（空气n=1，油浸物镜n=1.5），α为物镜孔径角的一半。数值孔径（NA=n?sinα）越大，分辨率越高。
景深：物镜能清晰成像的样品厚度范围，放大倍数越高，景深越小（高倍观察时需更平整的样品表面）。
对比度：样品不同区域的明暗差异，通过腐蚀、滤光片或特殊光路（如暗场、偏光）增强。
根据光路设计和附件配置，金相显微镜可实现多种观察模式，拓展应用场景：
| 模式 | 原理 | 应用场景 |
|---|---|---|
| 明场观察 | 光线垂直照射样品，反射光直接成像，组织明暗由腐蚀程度决定。 | 常规金属显微组织观察（如铁素体、珠光体）。 |
| 暗场观察 | 光线以倾斜角度照射样品，仅样品表面凸起或粗糙区域反射光进入物镜，背景黑暗。 | 观察显微裂纹、析出相或表面缺陷。 |
| 偏光观察 | 利用偏振光检测各向异性材料的光学特性差异。 | 有色金属（如铝、铜）的晶粒取向分析。 |
| 微分干涉（DIC） | 通过渥拉斯顿棱镜分裂光束，利用光程差产生立体感图像。 | 未腐蚀样品的显微结构观察（如浮雕效应）。 |
金相显微镜通过光学系统的巧妙设计，将金属材料的显微组织转化为可见图像，其核心在于利用光线反射差异和光学放大，结合样品制备技术（磨抛、腐蚀），实现对材料微观结构的精细分析。选择合适的观察模式（如明场、偏光）和优化光学参数（如孔径光阑、滤光片），可***提升成像质量，为材料研究和失效分析提供关键依据。
