发布时间：2025-05-19 14:29:54
金相磨抛机是材料科学、金属加工等领域用于制备金相试样的关键设备，其原理是通过机械磨削和抛光作用，去除试样表面的损伤层，获得平整、光洁且无变形的观测表面，以便通过显微镜等设备分析材料的显微组织。以下是其核心原理及相关细节：

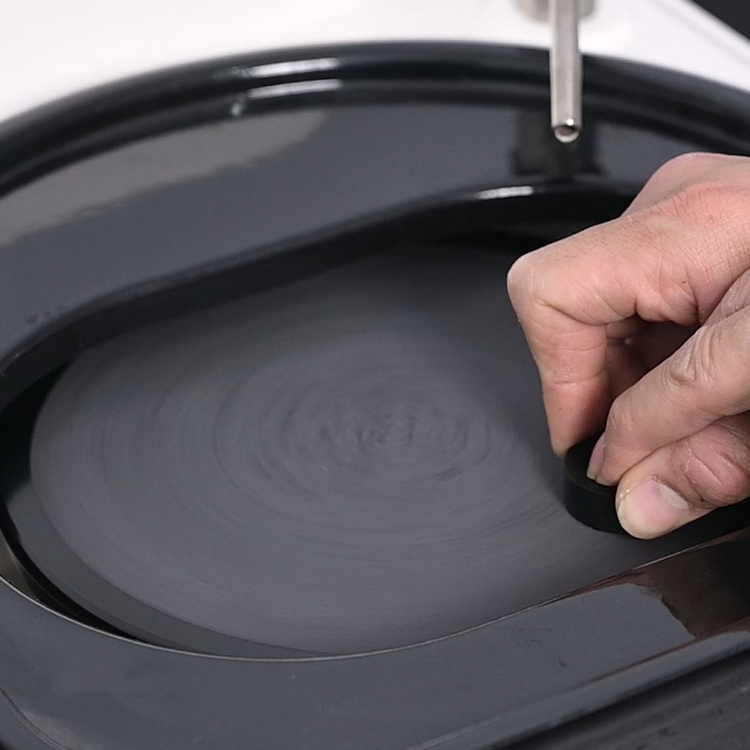

金相磨抛机通过电机驱动磨盘或抛光盘旋转，试样被固定在载样台上（或由操作人员手持），与旋转的磨盘 / 抛光盘接触，通过磨料（或抛光剂）的物理作用去除表面材料，达到平整化和光洁化的目的。
其过程可分为 粗磨、精磨 和 抛光 三个阶段，每个阶段的磨料颗粒度、盘片材质和操作参数不同，逐步减少表面损伤，最终获得适合观察的镜面效果。
驱动系统
电机提供旋转动力，通过皮带或齿轮传动带动磨盘 / 抛光盘转动，转速通常可调节（如 50~500 rpm），粗磨阶段需较高转速（提高效率），抛光阶段需较低转速（减少发热和变形）。
磨盘与抛光盘
磨盘：表面附着粗磨料（如碳化硅、氧化铝颗粒），用于去除试样切割后的粗糙表面和明显损伤层。磨料颗粒度从粗到细（如 400 目、800 目、1200 目等），需依次更换以逐步细化表面。
抛光盘：材质较软（如丝绸、呢绒、聚氨酯等），配合细抛光剂（如金刚石悬浮液、氧化铝微粉），通过微切削和研磨作用消除精磨留下的细微划痕，形成无划痕的镜面。
试样夹持装置
载样台或夹具用于固定试样，确保磨抛过程中试样稳定，避免因晃动导致表面不均匀。对于不规则试样，可能需要用树脂镶嵌后再进行磨抛。
冷却与润滑系统
磨抛过程中会产生热量和磨屑，通过水循环或冷却液（如酒精、润滑剂）降低温度，防止材料因热变形影响显微组织，同时冲走磨屑，避免二次划伤。
磨料选择
粗磨阶段使用颗粒较大的磨料（如碳化硅），快速去除材料；精磨和抛光阶段使用细磨料（如微米级金刚石粉），逐步减小划痕深度。
磨料硬度需高于试样材料，例如分析钢铁试样时常用氧化铝或碳化硅，分析硬质合金时需用金刚石磨料。
压力与转速控制
粗磨时施加较大压力和较高转速，提高效率；抛光时需轻压、低速，避免材料塑性变形或磨料嵌入表面。
磨抛方向
每道磨抛工序的方向需与上一道垂直，以便观察和去除上一阶段的划痕，确保表面均匀平整。
自动化趋势
现代金相磨抛机常配备自动进样、压力控制、定时切换磨盘等功能，减少人为操作误差，提高重复性（如自动磨抛机通过程序控制磨抛时间、压力和转速）。
金相磨抛机广泛应用于：
材料研究：分析金属、陶瓷、复合材料等的显微组织（如晶粒大小、相变产物、缺陷分布）。
质量控制：检测工件表面加工质量、热处理效果（如淬火层深度、渗碳层组织）。
失效分析：通过观察断口附近的显微组织，判断材料失效原因（如疲劳、腐蚀、过热等）。
试样需牢固夹持，避免磨抛过程中脱落或移位。
不同材料需采用适配的磨料和抛光剂（如铝、镁等软金属需用绒毛抛光盘和金刚石悬浮液，避免划痕）。
磨抛完成后需***清洗试样表面，防止磨屑残留影响观察。
